Система ЧПУ |
||
Тип |
NUM Flexium+ and B&R control |
|
Операционная система |
Windows 10 |
|
Диапазон зажима и шлифования |
||
Максимальный диаметр заготовки |
250 мм |
|
Максимальная длина детали |
470 мм |
|
Максимальная длина шлифования |
350 мм |
|
Максимальная масса заготовки |
50 кг |
|
Сменщик инструмента |
||
Привод |
Прямой электрический |
|
Количество мест |
12 |
|
Макс. вес инструмента |
4 кг |
|
Макс. диаметр шлифовального круга |
210 мм |
|
Шлифовальный шпиндель |
||
Двигатель |
Прямой синхронный |
|
Номинальная мощность |
17 кВт при 100% ED |
|
Максимальная мощность (до 30 сек.) |
35 кВт |
|
Охлаждающая среда |
Масло |
|
Скорость вращения |
1000 - 12 000 об/мин (вправо / влево) |
|
Крутящий момент |
24 Нм до 6000 об / мин при 34 А |
|
Габаритные размеры |
||
Вес |
7 100 кг |
|

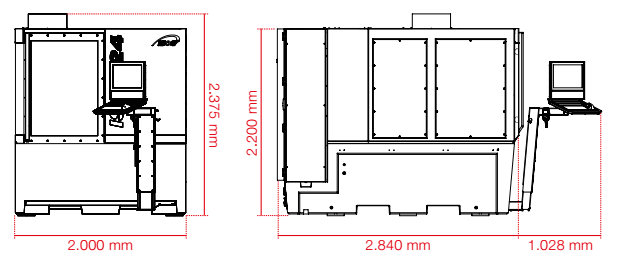

Размеры |
2 840 x 2 000 x 2 200 мм |
|
Автоматизация (опция) |
||
Цепной погрузчик |
||
Привод |
Прямой электрический |
|
Управляемые оси |
1 |
|
Максимальный размер заготовки |
Ø32 х 180 мм |
|
Максимальный вес заготовки |
1,5 кг |
|
Количество мест в магазине (цепной) |
105 |
|
Размеры |
200 x 2 650 x 1 150 мм |
|
Вес |
180 кг |
|
Диапазон перемещения / измерительная система |
||
Ось Х |
Диапазон перемещения |
600 мм |
Скорость подачи |
24 м/мин |
|
Привод |
Прямой электрический |
|
Измерительная система |
Прямая абсолютная |
|
Разрешение |
0,00001 мм |
|
Ось Y |
Диапазон перемещения |
1 100 мм |
Скорость подачи |
30 м/мин |
|
Привод |
Прямой электрический |
|
Измерительная система |
Прямая абсолютная |
|
Разрешение |
0,00001 мм |
|
Ось Z |
Диапазон перемещения |
410 мм |
Скорость подачи |
30 м/мин |
|
Привод |
Прямой электрический |
|
Измерительная система |
Прямая абсолютная |
|
Разрешение |
0,00001 мм |
|
Ось А |
Диапазон вращения |
непрерывный |
Скорость подачи |
1 200 об/мин |
|
Привод |
Прямой электрический, крутящий момент |
|
Измерительная система |
Прямая абсолютная |
|
Разрешение |
0,0003° |
|
Ось С |
Диапазон вращения |
234° |
Скорость подачи |
60 об/мин |
|
Привод |
Прямой электрический, крутящий момент |
|
Измерительная система |
Прямая абсолютная |
|
Разрешение |
0,0003° |
|
Диапазон перемещения / сопла охлаждающей жидкости |
||
Ось В |
Диапазон поворота |
540° |
Скорость подачи |
30 об/мин |
|
Привод |
Прямой электрический |
|
Измерительная система |
Косвенно абсолютный |
|
Разрешение |
10° |
|
Ось U |
Перемещение |
125 мм |
Скорость подачи |
3,6 м/мин |
|
Привод |
Прямой электрический |
|
Измерительная система |
Абсолютный |
|
Разрешение |
10° |
|
